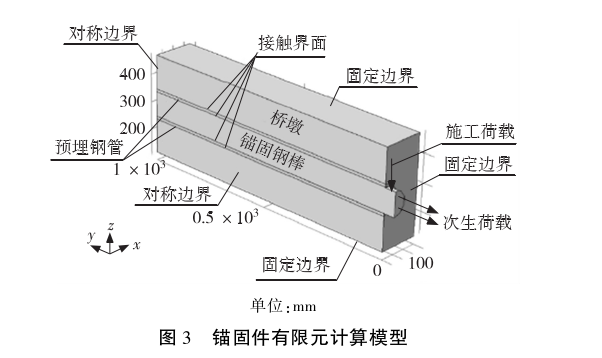

采用三維有限元建立橋梁模板橋墩和鋼梢棒等錨固件的實體幾何模型，鑒于橋梁模板橋墩自身設計荷載遠高于蓋梁澆筑期間的施工荷載，可認為橋梁模板橋墩整體發生破壞的可能性很小，僅可能出現錨固件周圍的局部破壞，因此為簡化計算，僅基于對稱原則建立錨固件周圍長度、寬度和高度分別為1 000 mm ,150 mm和300 mm范圍內的幾何模型，采用對稱界面實現模型的對半映像，忽略同一不落地支架相鄰兩錨固件的相互影響�？紤]到橋梁模板橋墩內密集配筋產生的強約束條件，模型的底面、頂面和外側面均采用固定邊界條件，內側面和背側面采用對稱邊界，外側面采用自由邊界。鋼梢棒與預埋鋼管之間采用法向硬接觸和切向光滑的接觸界面模擬，抗壓不抗拉;預埋鋼管與橋梁模板橋墩混凝土之間采用粘附接觸界面。鋼梢棒外露端頂部施加垂向的施工荷載，模擬牛腿腹板與鋼梢棒的接觸應力;外露截面施加縱向的次生施工荷載鋼梢棒拉力，計算見2. 3節。幾何模型如圖3所示。www.p2y8erm.cn
